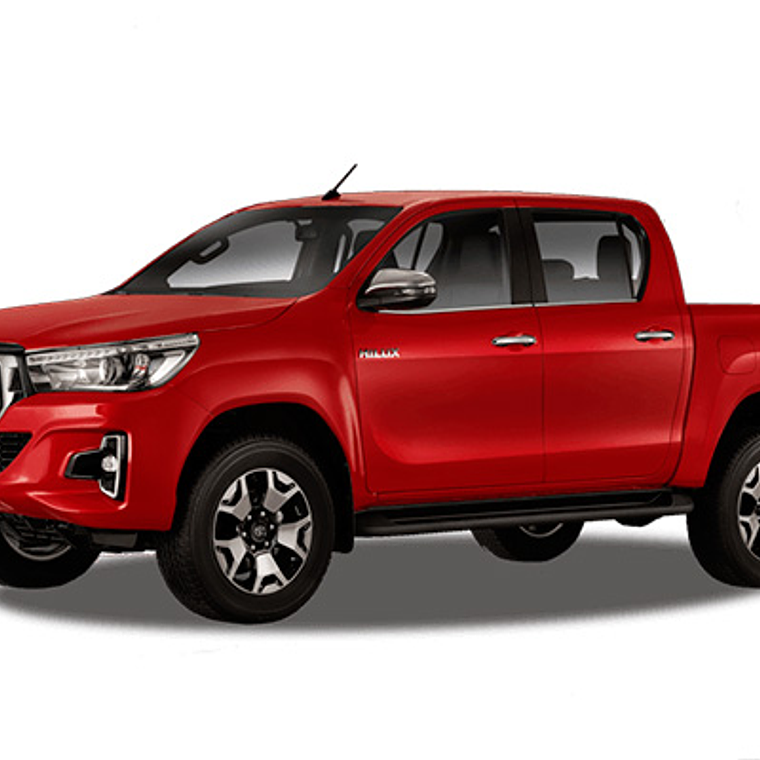

Diagramas Eléctricos Toyota Hilux ( 2016 - 2019 ) Inglés

Diagramas Eléctricos Toyota Hilux ( 2016 - 2019 ) Inglés

$5.495 CLP ( $10.990 CLP )

DIAGRAMAS ELÉCTRICOS

MARCA: TOYOTA

MODELO: HILUX

AÑOS: 2016 - 2019

IDIOMA: INGLÉS

FORMATO : DIGITAL PDF

PÁGINAS: 685

CONTENIDO:

4WD
abdominales
ABS con VSC
Aire acondicionado
Control de luz automático
Antena
Sistema de monitorización de audio, navegación y retrovisor
Luz de reserva
Reloj
Medidor combinado
Cargando sistema
Sistema de carga con inicio / parada
Conexión de enlace de datos
Control de bloqueo de puerta
Bloqueo doble
Control de crucero, indicador ECT y A / T, control del motor
Sistema de entrada y arranque, sistema inmovilizador, arranque, bloqueo de dirección
Luz antiniebla delantera
Limpiaparabrisas y arandela delanteros
Puntos de tierra
Control de nivel de haz de faros (automático)
Control de nivel de haz de faros (manual)
Limpiador de faros
Faro
cuerno
Iluminación, luz trasera
Luz interior
Recordatorio de teclas (sin sistema de entrada y arranque), recordatorio de luz
Alerta de salida de carril
Sistema de comunicación multiplex
Sistema de seguridad previo al choque
Toma de corriente
Tomacorriente (con inversor de voltaje)
Fuente de alimentación
Asiento eléctrico
Ventana eléctrica (protección contra atascos en todas las puertas)
Ventana eléctrica (protección contra atascos solo en la puerta del conductor, sin protección contra atascos)
Espejo de control remoto
Luz trasera antineblina
Desempañante de la ventana trasera
Advertencia del cinturón de seguridad
Luz de freno
Bloqueo de cambio
SRS
Arranque (sin sistema de entrada y arranque)
Sistema Stop & Start
Antirrobo
Sistema telemático
Señal de giro y luz de advertencia de peligro
Control inalámbrico de bloqueo de puertas (sin sistema de entrada y arranque)
Terminales del sistema ECD del ECM
Circuito de salida VC del SISTEMA ECD
SISTEMA ECD Circuito de fuente de alimentación del ECM
SISTEMA DE CONTROL DE CRUCERO Terminales de la ECU
Caja de fusibles y relés del compartimento del motor
Caja de fusibles y relés del compartimento del motor Ciruit interior
Conjunto del panel de instrumentos J / B (panel lateral izquierdo de la cubierta)
Conjunto del panel de instrumentos J / B
Conjunto R / B No. 3 (Soporte del panel de instrumentos derecho)
Circuito interior del conjunto R / B No. 3
Conjunto R / B n. ° 4 (panel lateral izquierdo de la cubierta)
Circuito interior del conjunto R / B No. 4
Conjunto R / B No. 5 (Soporte del panel de instrumentos LH)
Conjunto R / B Circuito interno No. 5
Conjunto R / B n. ° 6 (panel lateral izquierdo de la cubierta)
Circuito interior del conjunto R / B No. 6
Conector de unión CAN (panel lateral de la cubierta derecho)
Circuito interno del conector de unión CAN
Posición del asiento
Posición de las piezas en el asiento
Alambre y alambre en el asiento
Posición de las partes del cuerpo
Alambre y alambre en el cuerpo
Puntos de tierra en el cuerpo
Piezas en el compartimento del motor
Posición de las piezas en el compartimento del motor
Alambre y alambre en el compartimiento del motor
Puntos de tierra en el compartimiento del motor
Piezas en el panel de instrumentos
Posición de las piezas en el panel de instrumentos
Alambres y alambres en el panel de instrumentos
Puntos de tierra en el panel de instrumentos
Guía de conectores
