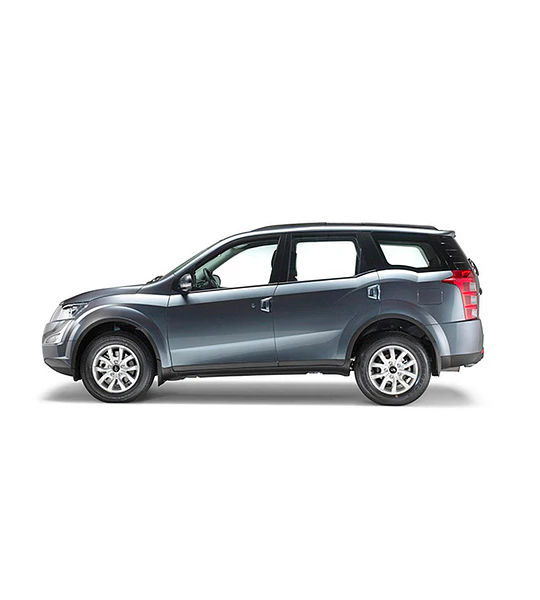

Diagramas Electricos - Mahindra XUV 500 ( 2011 - 2016 )

Diagramas Electricos - Mahindra XUV 500 ( 2011 - 2016 )

$7.990 CLP

DIAGRAMAS ELECTRICOS

MARCA: MAHINDRA

MODELO: XUV 500

AÑO: 2011 - 2016

IDIOMA: INGLES

PROCEDIMIENTOS PASO A PASO COMPLETAMENTE ILUSTRADO FACIL DE COMPRENDER

FORMATO: DIGITAL PDF

CONTENIDO:

Sobre el manual de cableado
Controladores / fusibles / relés - ubicación
Caja de fusibles / relés del compartimento del motor
Caja principal de fusibles / relés
Red de comunicación en el vehículo
Controlador de Red de Zona
ECU EMS
Inmovilizador
Iluminación exterior
Luz interior
Lavador y limpiaparabrisas delantero
Luz de fondo
La ventana de energía
Espejo
Bloqueo central
Circuito de bocina
Interruptor de la tapa de combustible
Conmutador HLLD
Luces de freno
Señal de giro y peligro
Toma de corriente
Airbag
HVAC delantero
Demister
HVAC trasero
Grupo
Módulo de suministro de combustible
Circuito de arranque
Circuito de carga
ABS / ESP
Gestión de par interactiva (ITM)
Sistema de asistencia de estacionamiento en reversa (RPAS) - ECU
Lámpara de marcha atrás
Infoentretenimiento
Módulo de función corporal (MBFM)
Disposición del fusible ip
Esquema de tierra
Mazo de cables de la puerta del conductor
Mazo de cables de la puerta del copiloto
Mazo de cables de la puerta trasera derecha
Mazo de cables de la puerta trasera izquierda
Mazo de cables del motor
Mazo de cables superior de la puerta trasera
Mazo de cables del compartimento del motor
Arnés de cableado del techo
Arnés de cableado debajo de la carrocería
Mazo de cables de suelo
Arnés de cableado FEM
Arnés de cableado ip
Arnés de cableado RPAS
Mazo de cables de la antena
Mazo de cables FDM
Arnés de cableado de HVAC
Mazo de cables del asiento del conductor
Mazo de cables del asiento del pasajero
Combinación de instrumentos
Conectores entre mazos de cables
Símbolo eléctrico utilizado en el diagrama de cableado.
